本著為廣大用戶能更加了解排泥閥原理,排泥閥尺寸及排泥閥作用,排泥閥型號選型使用說明：
YC24D二位四通排泥閥是零起動直式電磁滑閥,排泥閥在工作系統中，電磁鐵接受電信號，使推動閥芯換向，改變介質流通方向，電信號消失后，閥芯靠彈簧自動復位，達到自動控制的目的，并帶有電動裝置,二位四通換向排泥閥它結構簡單、動作可靠、維修方便、密封性能好、耐振、壽命長等優點，YC24D二位四通排泥閥特別適合于鋼鐵、鑄造、排污等環境條件惡劣的工作場所。
YC24D排泥閥專用電磁閥技術參數：
公稱通徑：10mm 15mm 20mm 25mm
公稱壓力：1.6MPa
工作壓力：0~1.0MPa
流通介質：水液、空氣、油等無腐蝕性液體
介質溫度：≤60℃（不凍結）
允許溫升：85℃
工作壽命：60萬天/次
電源電壓：AC220V DC24V
消耗功率：20W左右
排泥閥材質：鋁合金、黃銅

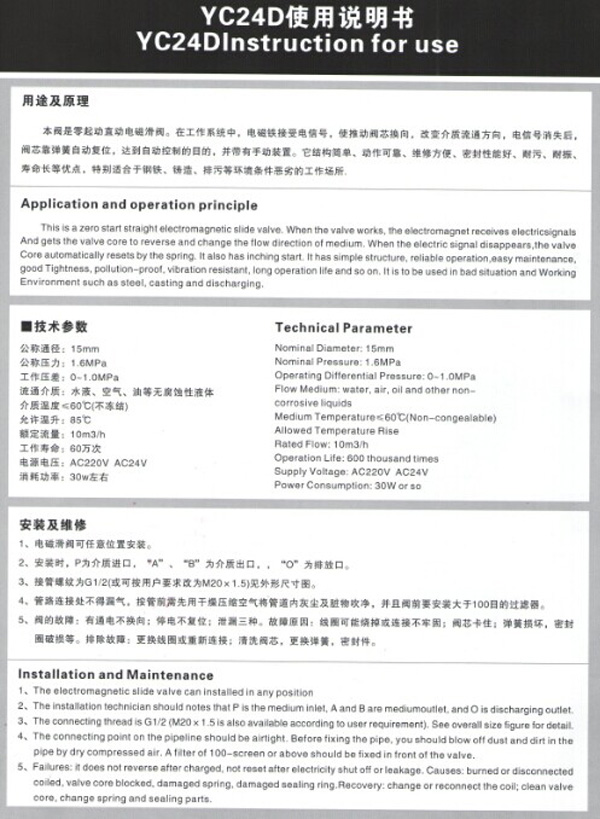

YC24D排泥閥專用電磁閥安裝及維修：
1、電磁滑閥可任意位置安裝。
2、安裝時，P為介質進口，“A"、“B"為介質出口，，“O"為排放口。

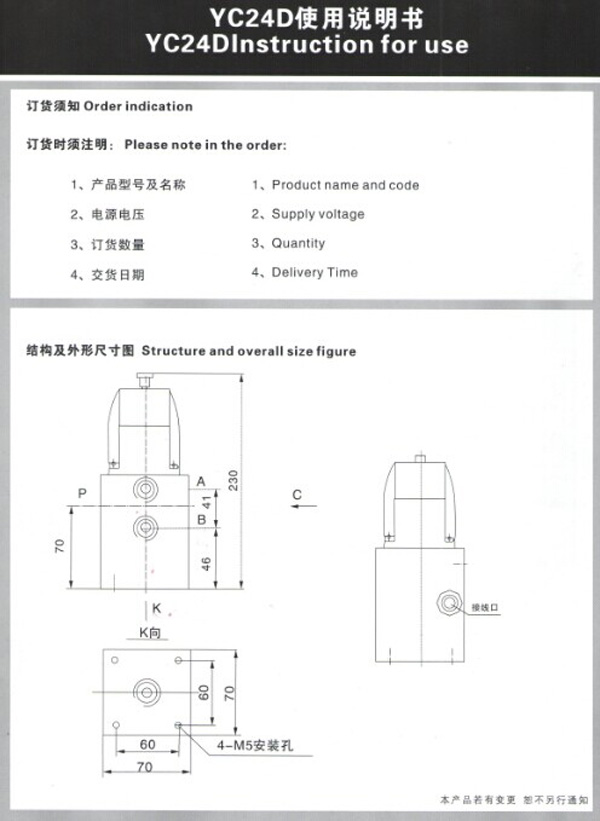

3、接管螺紋為G1/2（或可按用戶要求改為M20×1.5）見外形尺寸圖。
4、管路連接處不得漏氣，按管前需先用干燥壓縮空氣將管道內灰塵及臟物吹凈，并且閥前要安裝大于100目的過濾器。
5、閥的故障：有通電不換向；停電不復位；泄漏三種。故障原因：線圈可能燒掉或連接不牢固；閥芯卡住；彈簧損壞，密封圈破損等。排除故障：更換線圈或重新連接；清洗閥芯，更換彈簧，密封件。
A102ED-SFO排泥閥用電磁換向閥用途：
A102ED-SFO系列電磁閥主要采用截止式密封結構，由電磁鐵直接帶動，作開關使用（OMPa無壓差）。故可用于真空1.33x106Mpa。
該閥具有6種機能（接管方式多種），適用空氣、水、油多種介質。

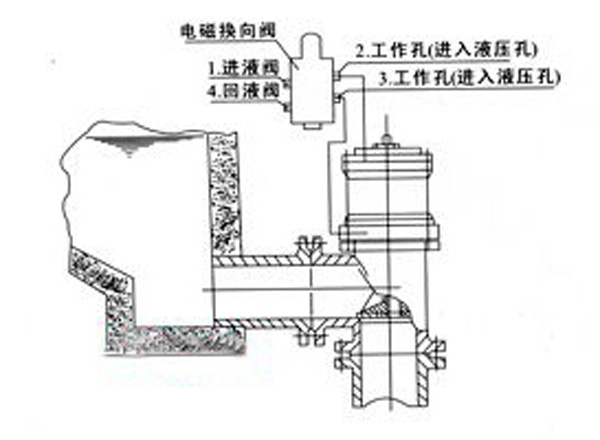

A102ED-SFO排泥閥用電磁換向閥結構原理示意：
A102ED-SFO排泥閥用電磁換向閥技術參數：
| 產品型號 | 通徑 | 接管螺紋 | 工作壓力（Mpa） | KV流量值M3/h | 切換頻率1/mm | 電磁頭功率 |
| A102ED-SFO | 8 | G1/4 | 0-1.5 | 0.65~0.92 | 100 | DC42W AC48VA |
| A102ED-SFO | 12 | G1/2 | 0-1.0 | 1.25~1.69 | 100 | DC60W AC78VA |
| A102ED-SFO | 25 | G1 | 0-0.8 | 9.0~10.0 | 30 | DC62W AC65VA |
A102ED-SFO排泥閥用電磁換向閥特殊要求：
1、帶手動裝置
2、帶反饋信號裝置
3、防爆電磁閥
4、選型同時需明確工作電源電壓
排泥閥用電磁換向閥使用保養：
1、建議使用單位派專人負責使用保養。
2、電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥從管路上卸下不用時，應將內部及零件拭凈并用壓縮空氣吹干儲存。
5、使用時間較長時，如活塞與閥座間密封不好，更換密封圈。
排泥閥用電磁換向閥訂貨須知：
1、訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率、介質粘度。
2、排泥閥正常工作時的電壓為AC220V，如果超過此范圍，請訂貨注明波動量。其它規格電源電壓做特殊訂貨。
